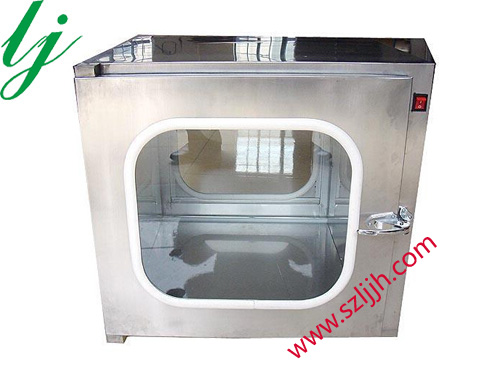

不銹鋼傳遞窗作為潔凈室的一種輔助設備，主要用于潔凈區與潔凈區、非潔凈區與潔凈區之間的小件物品的傳遞，以減少潔凈室的開門次數，最大限度的降低潔凈區的污染。

　　特特點

　　1、短距離傳遞窗工作臺面采用不銹鋼板，平整光潔耐磨

　　2、長距離傳遞窗工作臺面采用無動力滾筒，傳遞物品輕松方便

　　3、兩側門設有機械互鎖或電子互鎖裝置，確保兩側門不能同時處于開啟狀態。

　　4、可根據客戶需要，訂制各種非標尺寸和落地式傳遞窗。

　　2配件

　　1、全不銹鋼傳遞窗

　　2、紫外線殺菌燈

　　3、蜂鳴器

　　4、對講機

　　5、電子互鎖

　　型號XRE-1XRE-1

　　外型尺寸760×660×600mm1120×580×1500mm

　　內部尺寸600×600×600mm600×600×600mm

　　噴嘴數量 4 個

　　高效過濾器 610×305×69mm

　　重量20kg200kg

　　3性能基本要求

　　1、 層流傳遞窗內的潔凈度要求：B級;

　　2 、內外雙層殼體，內部四周圓弧處理，保證無縫隙連接;

　　3、 采用層流設計，氣流流向采用上送下回模式，底部采用304不銹鋼冷軋板沖孔設計，并設置加強筋;

　　4 、過濾器：初效過濾器采用G4，高效過濾器采用H14;

　　5、風速：經過高效過濾器后出風風速控制在0.38-0.57m/s(在高效出風均流板下方150mm處測試);

　　6、壓差功能：顯示過濾器壓差(量程高效0-500Pa/中效0-250Pa)，精度±5Pa;

　　7、控制功能：風機啟動/停止按鈕，配置內置式電子門互鎖;設置紫外燈，設計單獨開關，當兩扇門關上時，紫外燈應出于開啟狀態;設置照明燈，設計單獨的開關;

　　8、高效過濾器可單獨從上部箱體進行拆卸和安裝，便于維護和更換濾器;

　　9、在傳遞窗下部設置檢修口，用于風機的檢修;

　　10、噪聲：傳遞窗正常運行時噪聲<65db;

　　11、高效出風均流板：采用304不銹鋼網板。

　　4使用程序

　　1、傳遞窗是潔凈級別不同的區域之間物料的傳遞通道。

　　2、平時傳遞窗的門處于關閉狀態，在物料傳遞時，傳遞者首先按響門鈴，待對方接應時再打開一扇門，將物料送入后，立即關門，接收者打開另一扇門，將物料取出后，再關好門。嚴禁兩扇門同時打開。

　　3、傳遞窗在操作結束后，應進行清潔工作，并定期進行消毒。

　　5工作原理

　?、睓C(jī)械互鎖裝置：內部用機械的形式來實現聯鎖，當一扇門打開時，另一扇門就無法打開，必須把另一扇門關好后再可開另一扇門。

　　⒉電子互鎖裝置：內部采用集成電路、電磁鎖、控制面板、指示燈等實現聯鎖，當其中一扇門打開時，另一扇的開門指示燈不亮，告知這門不能打開，同時電磁鎖動作實現聯鎖。當該門關閉時，另一扇的電磁鎖開始工作，同時指示燈會發亮，表示另一扇門可以打開。

　　6操作規范

　?、庇?.5%過氧乙酸或5%碘伏液擦拭待傳遞的物品。

　?、泊蜷_傳遞窗外側門，迅速放置待傳遞物品，用0.5%過氧乙酸噴霧消毒傳遞窗，關閉傳遞窗外側門。

　?、抽_啟傳遞窗內的紫外燈，紫外照射待傳遞物品不少于15分鐘。

　　⒋通知屏障系統內的實驗人員或工作人員，打開傳遞窗內側門，取出物品。

　　⒌關閉傳遞窗內側門。
